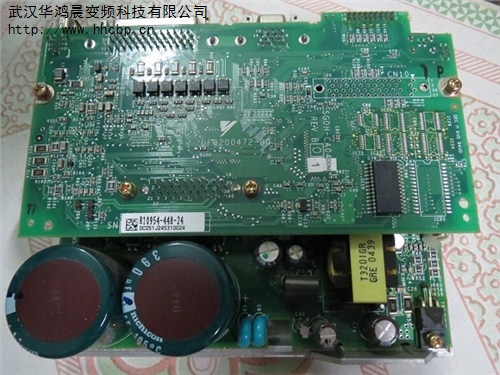

安川SGDM伺服驅動器維修

伺服驅動器常見故障代碼、故障原因、處理方法：

A.100：過電流檢出（過電流流過了功率晶體管或散熱片過熱）：

（1）主回路電纜接線錯誤或接觸不良。確認接線是否正確。詳細內容請參照 “3.1 主回路的接線”。修改接線。

（2）主回路電纜內部發生短路或接地故障。確認電纜的 UVW 相間、UVW 與接地之間是否發生短路。詳細內容請參照 “3.1 主回路的接線 ”。電纜有可能短路。更換電纜。

（3）伺服電機內部發生短路或接地短路。確認電機端子的 UVW 相間、UVW與接地之間是否發生短路。詳細內容請參照 “3.1 主回路的接線 ”。有可能是伺服電機故障。更換伺服電機。

（4）伺服單元內部發生短路。確認伺服單元的伺服電機連接端子的 UVW 相間、UVW 與接地之間是否發生短路。詳細內容請參照 “3.1 主回路的接線”?？赡苁撬欧卧收?。更換伺服單元。

（5）動態制動器 （因 DB、伺服單元而發生的緊急停止）的使用頻度高、或發生了 DB 過載警報。通過 DB 電阻功耗 （Un00B）來確認 D

B 的使用頻率?；蛘呃镁瘓?bào)記錄的顯示 （Fn000）來確認是否發生了 DB 過載警報 A.730、A.731。變更伺服單元的選型、運行方法和機構，以降低 DB 的使用頻度。

（6）在伺服電機停止時或低速運行時承受了高負載。確認運行條件是否在伺服驅動器的規格范圍以外。減輕伺服電機承受的負載。或以較高的運行速度運行。

（7）因噪音而產生誤動作。改善接線、安裝等噪音環境，確認有無效果。采取防止噪音的措施，諸如正確進行 FG 的接線等。另外，F(xiàn)G的電線尺寸請使用和 “ 伺服單元 / 變流器主回路電線尺寸 ”相同的電線。

（8）Pn515.2 （DB 回應信號（/DBANS）輸入信號分配）的設定內容與實際連接的 DB 接觸器接點不同。確認 Pn515.2 的設定內容與 DB接觸器接點。使 Pn515.2 的設定內容與 DB 接觸器接點匹配。

（9）因熔敷等 DB 接觸器故障而在伺服 ON 期間向DB 電阻流入電流。確認接觸器是否熔敷。有可能是 DB 接觸器故障。更換 DB 接觸器。

（10）伺服單元 / 變流器的故障。再次接通電源。仍然發生警時，有可能是伺服單元 / 變流器故障。更換伺服單元 / 變流器。

A.400：過電壓（通過伺服單元內 部的主回路電源部 檢出過電壓）：

（1）AC200V 用伺服單元時，檢出了電源電壓大AC290V，或者 AC400V用伺服單元時，檢出了電源電壓大于 AC580V。測量電源電壓。 將 AC 電源電壓調節到產品規格范圍內。

（2）電源處于不穩定狀態，或受到了雷擊的影響。 測量電源電壓。 改善電源狀況，設置浪涌抑制 器等后再次接通電源，仍然發 生警報時，有可能是伺服單元 / 變流器故障。更換伺服單元 / 變流器。 （3）在 AC 電源電壓高于規格范圍時進行了加減速。確認電源電壓和運行中的速度、轉矩。將 AC 電源電壓調節到產品規格范圍內。

（4）再生電阻值比運行條件大。 確認運行條件和再生電阻值。 考慮運行條件和負載，再次探討再生電阻值。

（5）在容許轉動慣量比以上的狀態下運行。確認轉動慣量比在容許轉動慣量比以內。 延長減速時間，或減小負載。

（6）變流器再生回路保險絲斷線。確認沒有再生故障警報（A.300），并且切斷主回路電源后，變流器的 CHARGE 充電指示燈保持?jǐn)?shù)秒鐘以上的亮燈狀態。可能是變流器故障。更換變流器。

（7）伺服單元 - 變流器之間I/O 信號 （CN901）連接不良。確認 CN901 的連接。 對 CN901 進行正確接線。

（8）伺服單元 / 變流器的故障。在不接通主回路電源的狀態下，再次接通控制電源，仍然發生警報時，有可能是伺服單元 / 變流器故障。更換伺服單元 / 變流器。

A.410：欠電壓 （通過伺服單元內部的主回路電源部檢出欠電壓）：

（1） AC200V 用伺服單元時，AC 電源電壓小于 120V ；AC400V 用伺服單元時，AC 電源電壓小于 240V。 測量電源電壓。 將電源電壓調節到正常范圍。

（2）運行中電源電壓下降。 測量電源電壓。 增大電源容量。

（3）發生瞬時停電。 測量電源電壓。 如果變更了瞬時停電保持時間（Pn509），則設定為較小的值。 （4）變流器的保險絲熔斷。 更換變流器，連接電抗器后再使用伺服單元 / 變流器。

（5）變流器的 1、 2 端子之間開路。確認變流器的 1、 2 端子之間的連線。對變流器的 1、 2 端子之間進行正確接線。

（6）伺服單元 / 變流器的故障。  可能是伺服單元 / 變流器故障。更換伺服單元 / 變流器。

A.42A：變流器故障：

（1）變流器側風扇停止轉動（變流器的 FANSTOP LED亮燈）。確認是否卡入了異物。 去除異物。仍然發生警報時，有可能是伺服單元 / 變流器故障。更換伺服單元 / 變流器。

（2）檢出變流器內部的電磁接觸器故障 （打開電源時，變流器的 CHRG-ERR LED 亮燈）。打開電源時，確認電磁接觸器的動作聲音。電源電壓正常并且打開電源時沒有發出聲音時，有可能是變流器故障。更換變流器

（3）檢出變流器散熱片過熱（變流器的 OVERHEAT LED 亮燈）。確認環境溫度、過載條件與安裝條件。再次探討環境溫度、負載條件與安裝條件。

（4）變流器的 DC 輸出電壓異常 （變流器的 CHRG-ERR LED 亮燈）。①測量電源電壓、輸出電壓。輸出電壓與電源電壓不匹配時，有可能是變流器故障。更換變流器。②測量打開、切斷電源時的電源電壓波形。電源波形不穩定時，應排除其原因。

（5）伺服單元和變流器的控制電源輸入時間不良。確認伺服單元和變流器的控制電源輸入時間。 同時輸入伺服單元和變流器的控制電源。

（6）伺服單元 - 變流器之間的接線不良或連接不良。確認接線。 正確連接伺服單元 - 變流器之間。 （7）伺服單元 - 變流器之間I/O 信號（CN901）連接不良。確認 CN901 的連接。 對 CN901 進行正確接線。

（8）變流器故障。更換變流器。

A.450：主回路電容過電壓：

（1）伺服單元保險絲斷線。 打開主回路電源時，確認發生該警報。可能是伺服單元故障。更換伺服單元。

（2）伺服單元 / 變流器的故障。  更換伺服單元 / 變流器。

A.510：過速（電機速度在最 高速度以上）：

（1）電機接線的 U、V、W 相序錯誤。 確認伺服電機的接線。 確認電機接線是否有問題。

（2）指令輸入值超過了過速值。 確認輸入指令。 降低指令值，或調整增益。

（3）電機速度超過了最 高速度。 確認電機速度的波形。 降低速度指令輸入增益，調整伺服增益，或調整運行條件。

（4）伺服單元 / 變流器的故障。  可能是伺服單元 / 變流器故障。更換伺服單元 / 變流器。
