安川變頻器維修之H1000系列變頻器CPF25、CPF06故障維修

安川變頻器報警CPF25/CPF06G原因分析：

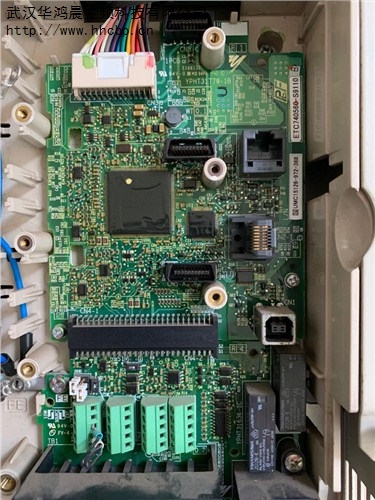

一玻璃廠客戶在長江邊用于玻璃原料裝卸的起重吊車用安川H1000變頻器，上次正常使用后斷電，再次通電時出現CPF25報警代碼，查故障原因CPF25為端子電路板未連接。經過多年安川變頻器維修經驗分析，安川A1000、L1000、E1000、H1000等系列變頻器變頻器參數存儲器放在端子板上，出現CPF25此故障代碼有如下可能原因：端子電路板未插入或者端子電路板插入后接觸不良或者端子電路板損壞（存儲芯片壞或數據異常）。因客戶發生故障的過程是上次使用后停電，再次使用時出現故障，那么肯定不存在端子電路板未插入的情況，要么是端子電路板插針氧化后造成接觸不良 ，要么就是端子電路板損壞。

經過與客戶溝通，客戶要求工程師上門服務現場診斷后確定解決方案，到達現場后，故障現象又有所不同，上電時顯示CPF06（EEPROM數據異常），且變頻器面板顯示韓文，將操作語言調整成中文后嘗試按RESET鍵復位故障，結果復位后故障變?yōu)镃PF25（端子電路板未連接），此故障還有一種解決方法為：進入?yún)?shù)A1-03(參數初始化）輸入2220使變頻器回復出廠設置，不過這種方法不到最 后關頭不可輕易使用，因為初始化之后變頻器內部參數全部恢復出廠設置，如要正常使用必須重新設置參數才行，在沒有廠家提供參數值的情況下這一過程可能非常耗時。因為客戶現場還有一臺同類型的機型，考慮到參數可以借鑒，于是將變頻器進行了參數初始化操作，結果初始化后故障仍無法消除。

于是斷電重啟看情況如何，重新上電后發現變頻器又恢復成韓文操作菜單，重新查看變頻器功率類型參數O2-04，控制模式、電機功率電流等參數，發現參數值與現場使用情況均不符，這種情況應該是變頻器存儲芯片的數據斷電后無法保存導致，在心中已經有了這樣的判斷，應該是端子電路板上的存儲器損壞了。為了驗證自己的想法，將面板操作語言、變頻器功率、電機控制模式、電機功率、電流等重新設置后斷電重啟，重啟后參看剛剛所設置的參數發現全部變回初始化值。

再此，變頻器診斷過程完成，告知客戶結果后，建議變頻器維修廠家的方式比較好拖回維修部維修，方便維修變頻器后會針對原來故障情況做反復斷電上電測試，以防故障再出現。
