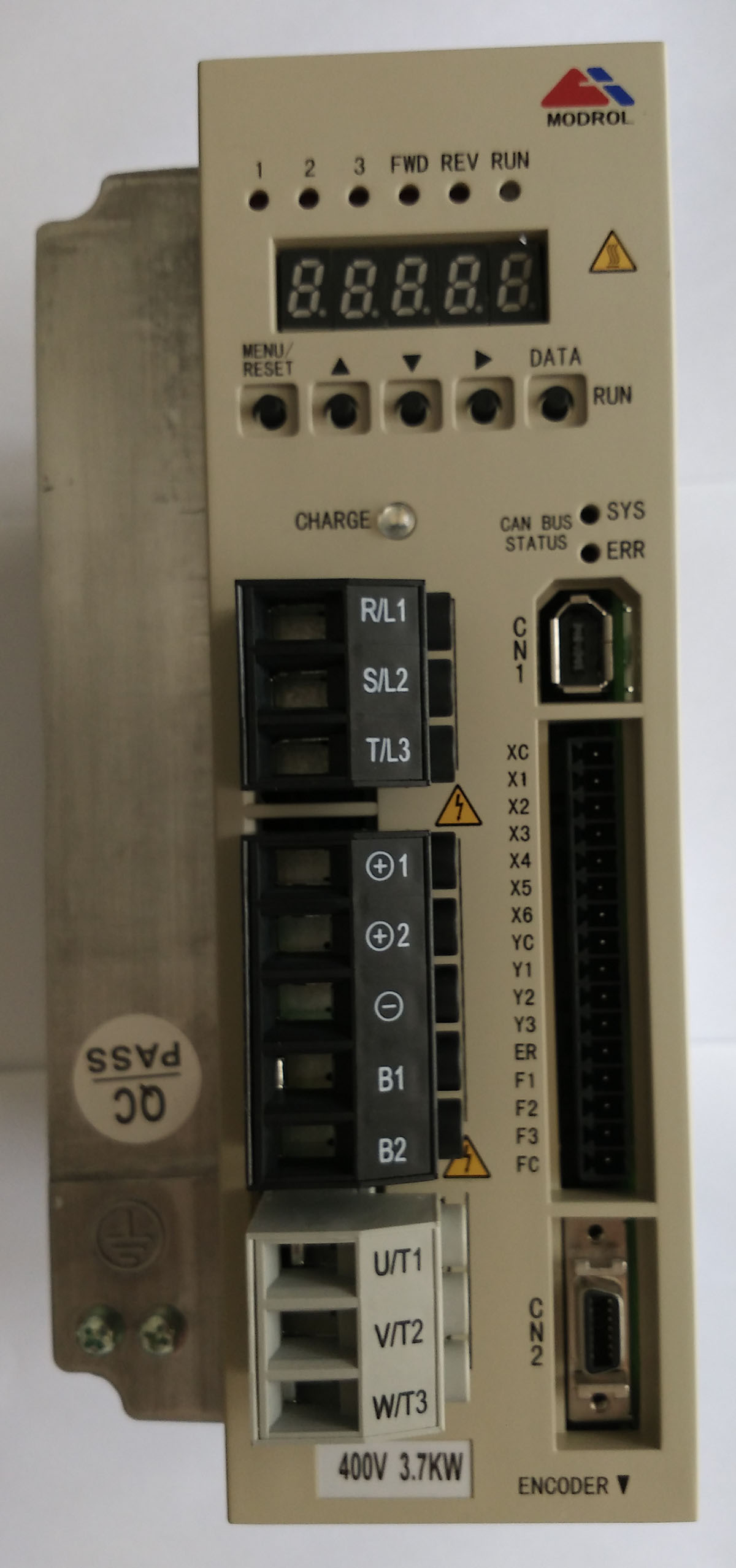

蒙德MODROL機床用變頻器IMS-MS4-43P7E4 3.7Kw
- 產品概要
IMS-MS4系列驅動器低頻力矩大；轉矩動態響應速度快，穩速精度高能實現很好的動態響應效果，能依據負載的變化，通過輸出轉矩的變化很快做出響應，從而實現轉軸速度的穩定；減速停車速度快；能進行電機參數自學習，達到很好的控制性能；支持模擬量控制頻率指令和運行指令。
產品規格
400V級機種容量的規格
型號IMS-MS4-□ 41P5 42P2 43P7 45P5 47P5 4011 4015 4018 4022 4030 4037 4045 4055
驅動器容量代碼
41P5
42P2
43P7
45P5
47P5
4011
4015
4018
4022
4030
4037
4045
4055
最大適用電機功(KW)
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
輸出功率(KVA)
3.7
4.7
6.9
11
14
21
26
31
37
50
61
74
98
額定輸出電流(A)
4.8
6.2
11
14
18
27
34
41
48
65
80
97
128
制動電阻的選擇
(W)
300
300
500
800
1000
1500
2000
4000
6000
9600
12800
16000
20000
(Ω)
400
250
150
100
75
50
40
32
20
16
13.6
11
9
最小適配電阻值
130
130
78
39
39
26
26
20
20
13
10
10
7
電源
額定電壓·頻率
三相350、380、400、420V 50/60Hz
容許電壓變動
+10%，-15%
容許頻率變動
±5%
斷路器的選擇(A)
10
10
20
20
30
50
60
75
100
100
150
150
200
接觸器的選擇(A)
10
10
20
20
20
30
50
50
50
80
100
100
160
濾波器的選擇
(A)
5
7.5
10
15
20
30
40
50
80
100
120
160
180
(mH)
4.2
3.6
2.2
1.42
1.06
0.7
0.53
0.42
0.26
0.24
0.18
0.16
0.12
注：制動電阻功率只需保證驅動器正常工作過程中電阻發熱不導致電阻值變化即可。
當主軸最高轉速要求8000rpm以上時，隨著主軸制動慣量的提升，制動電阻功率應選擇適配值
的1.5～4.0倍。
