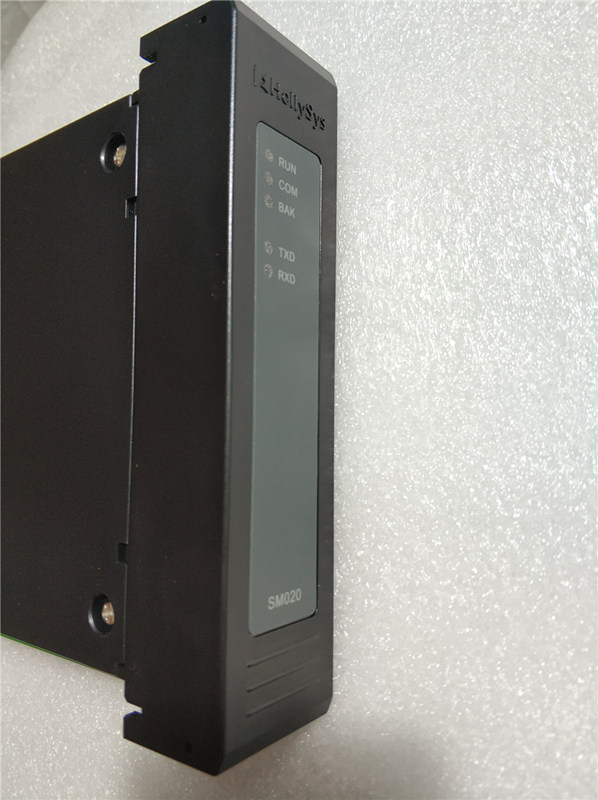

SM020和利時通訊模塊

SM020-和利時模塊。 SM020_和利時模塊主控制器模塊是現場控制站內的核心設備， SM020_和利時模塊模塊的硬件原理框圖如圖 2 所示。 SM020_和利時模塊模塊提供冗余工業以太網接口， SM020_和利時模塊把現場控制站的所有數據上傳到系統服務器，SM020_和利時模塊同時，接收工程師/操作員站的組態指令。 SM220 模塊提供具備冗余 Profibus-DP 總線接口，SM020_和利時模塊實現對現場控制站內 I/O 模塊的數據采集、 SM020_和利時模塊處理、運算及交換。SM020_和利時模塊靜態存儲器(SRAM)用于掉電保護電路，保存實時數據。 SM020_和利時模塊電源模塊通過 96 針歐式連接器引入 DC 24V 工作電源用于給整個模塊供電SM020模塊是Modbus 通訊模塊，支持Profibus-DP總線協議與Modbus 協議，通過Profibus-DP總線與控制器進行參數與數據交換實現 DP 從站功能，同時通過 Modbus 通訊協議獲取或下發Modbus 數據，支持功能碼 01、02、03、04、05、06、0F、10。
