供應惠州3020影像儀配件報價 諾云供

影像儀是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。影像儀作為一臺高性能的光學影像量測儀，它可解決印刷電路板(PCB)的量測問題，同時具有2D精密量測，及高速與高精確的特性，可在單一機臺上執行多種功能，大大減少重復購置機臺的花費與使用空間的花費。影像儀量測及程序編輯系統量測對象可為塑膠五金件，PCB板，底片或其它具有2D特性的物件。它可以量測物體上圓(弧)心、半徑、線寬、夾角、距離、交點;CNC二次元影像儀系列亦具有批次自動量測及程序編輯功能;系統內含影像處理功能，如去毛邊、找中心線等;除此之外，還具有統計分析、自動對焦、自動檢測等功能。影像儀檢測軟件是在Windows環境下開發的，擁有編輯、繪圖、影像顯示等功能，系統操作簡易靈活。

影像儀特點：

高精度花崗石底座、立柱，工作臺保證用于極高的穩定性及剛性。

精密無牙傳動、靈敏可靠、無背隙、并可快速移動。

兩層工作臺設計、精密級V型導軌，保證擁有極高的機械精度。

高品質光學鏡頭和辨率高的CCD，確保擁有清晰的測量畫面。

儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件可對測量繪圖形進行處理及輸出。

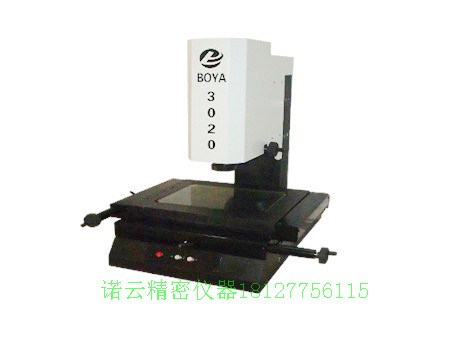

3020影像儀規格參數

主機體尺寸：680*460*880

工作臺面：460*360

玻璃臺面：345*245

工作行程：300*200*150

工作距離：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-200X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：20KG

儀器重量：200

電源：220V(用電設備要求接地可靠)
