一、電纜交流耐壓串聯諧振裝置產品簡介：

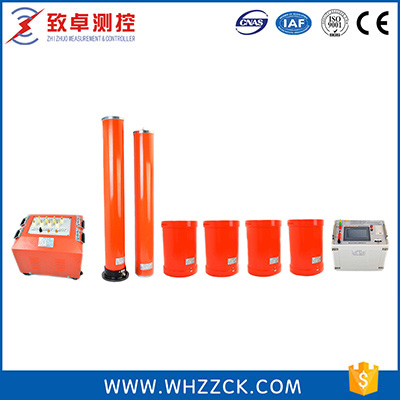

    ZCVF-B 電纜交流耐壓串聯諧振裝置由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

    ZCVF-B 電纜交流耐壓串聯諧振裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節（30～300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

    ZCVF-B 電纜交流耐壓串聯諧振裝置適用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

二、電纜交流耐壓串聯諧振裝置產品特性：

    1、操作簡單：自動調諧（自動尋找諧振點）、自動試驗（自動尋找諧振點和自動升壓）和手動試驗（手動尋找諧振點和手動升壓）三種模式適應不同試驗要求；

    2、能整定試驗電壓、調頻范圍、保護電流、加壓時間；

    3、自動模式：只需要設定試驗電壓和時間；設備自動精準調頻、調壓；完成試驗保存數據；

    4、具有接地及閃絡保護功能；

    5、能自動跟蹤電網電壓的變化，實時調節電壓，使高壓電壓保持穩定；

    6、操作方便；單相220V或是三相380V輸入電源通用，方便現場取電；

    7、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠；

    8、配置靈活：電抗器可串/并聯使用，滿足不同試品要求，實現一機多用，性價比高；

    9、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。

三、電纜交流耐壓串聯諧振裝置技術參數：

    1、基本參數

    2、35kV及以下電纜耐壓裝置配置表：

    3、110kV及以上電纜耐壓裝置配置表：
