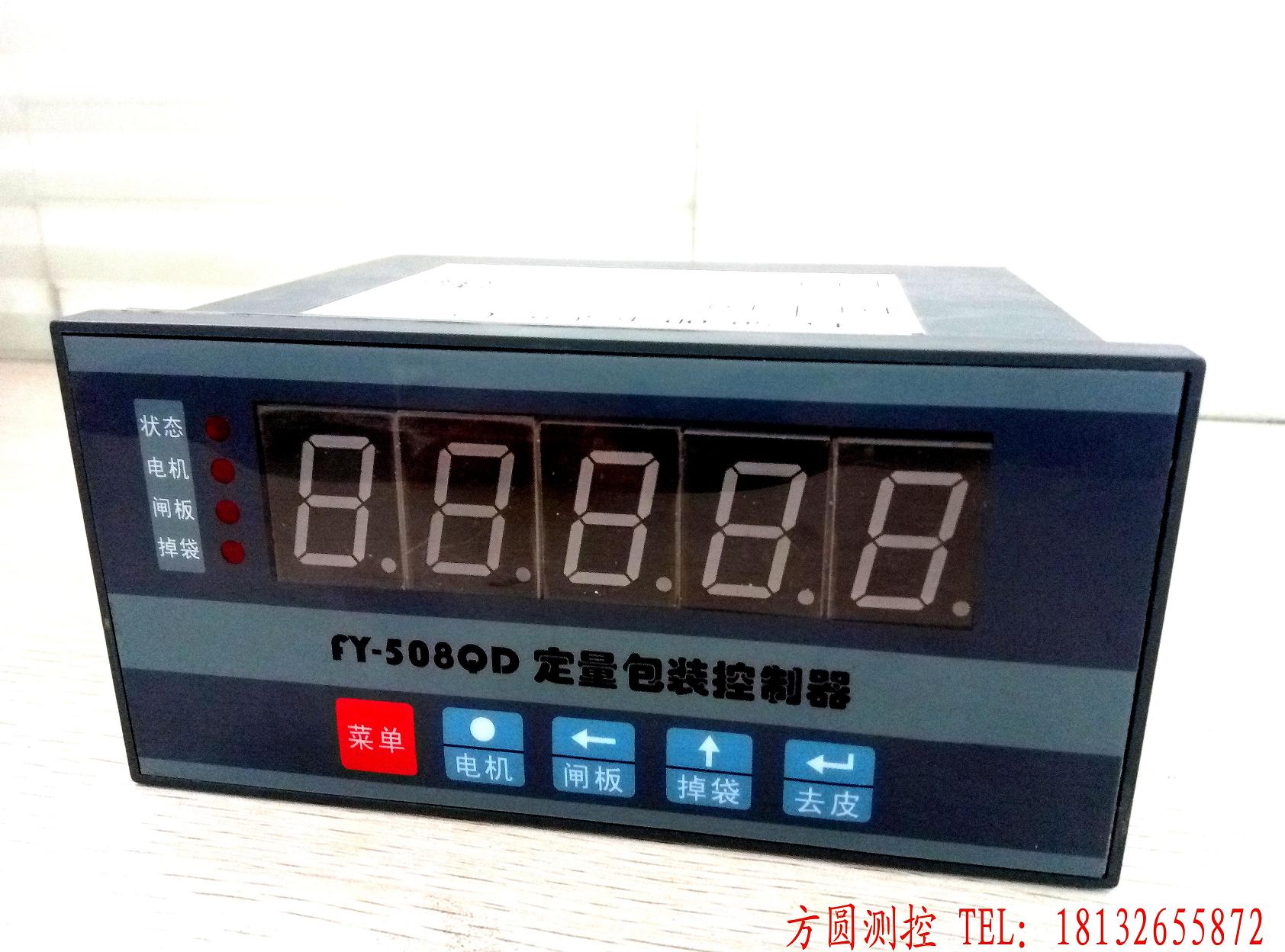

FY-508QD定量包裝控制器

這真不是您需要的產品？
品　　牌：
河北方圓測控

直接提問 | 回首頁搜
出廠價：
800 元/臺

主要規格：

用　　途：
水泥包裝機控制器

1、簡介 FY-508QD定量包裝控制器是專門為化工、糧食、水泥等閥口包裝機提供定量后自動控制的精密智能儀器。它具有操作簡單、校準方便、性能穩定、雙閥門、高精度等特點，它具有良好的抗干擾能力，能在復雜、惡劣的環境中可靠實用。 2、工作原理 FY-508QD定量包裝控制器采集到傳感器輸出的模擬信號，經進口芯片對數據進行集成處理后，將被稱物料的重量值用LED進行顯示。顯示物料重量值的同時經電腦程序高速運算后與設定值進行比較，如果重量值達到了設定值，本控制器就輸出信號給控制設備，從而實現停止給料、掉袋等智能動作。 3、技術規格 1. 電源：交流220V+10%，50Hz±2% 2. 工作環境溫度：-20℃-60℃ 3. 工作環境濕度：90%RH 4. 外形尺寸：76×159×115（mm） 5. 傳感器電源：5V±5% 最大負載能力：150Ma 6. 傳感器信號輸入范圍：0～25Mv 7. 開關量輸入信號：DC12V（高電平有效） 8. 內部輸出外供直流5V或12V，最大500MA 9. 輸出低電平 4、按鍵如下：菜單鍵：按此鍵進入?yún)?shù)（例如顯示 P 01）,再按此鍵退出參數或者返回上級菜單。電機鍵：【重量狀態】:按此鍵，電機工作，電機指示燈亮，狀態燈亮，再次按此鍵，電機停止，指示燈滅。右移鍵（手動閘板）：【重量狀態】：按此鍵，閘板工作，閘板指示燈亮，狀態燈亮，再次按此鍵，閘板停止，指示燈滅。【參數序號狀態】：按此鍵，參數序號減一（所有序號循環）。【數據狀態】：左移修改數據位置。增加鍵（手動掉袋）：【重量狀態】：按此鍵，掉袋工作，掉袋指示燈亮，狀態指示燈亮，再次按此鍵，掉袋停止，指示燈滅。【參數序號狀態】：按此鍵，參數序號加一（所有序號循環）。【數據狀態】：數據加一（所有數據0～9循環）。確認鍵（去皮鍵）：【重量狀態】：按此鍵，去皮，顯示回零。【參數序號狀態】：按此鍵進入數據狀態。【數據狀態】:數據保存。 5、參數設置顯示： P 01 : 代表設定值（Kg）水泥袋重目標值 P 02：代表稱重皮重值（Kg）秤架皮重 P 03：從掉袋到回皮時間。（每個數0.5s左右）即掉袋后在延時后自動去皮，此值注意事項，（因每臺秤的恢復性不一樣，此值也不一樣）不能到啟動位置，也就是說，這個時間是在掉袋后，秤架恢復且不大于啟動位置，如果皮重大于2公斤，請用手動除皮。 P 04: 代表無袋檢測時間。（每個數0.5s左右）在此時間內不能達到5公斤，認為沒有插袋。 P 05：提前量（沖量值）提前多少公斤停止。 P 06：傳感器量程 P 07：靈敏度 6、操作舉例：為確保校稱的精確性，必須在通電半小時后才能進行校稱操作?。。【唧w步驟如下：去皮：在正常工作頁面，清空秤體的物品并且保持秤體不受其他外力影響，按控制器應該顯示0.00左右即可，否則重新進行以上步驟。設定袋重：按鍵，進入【參數序號狀態】顯示 P 01，按確認鍵進入【數據狀態】顯示049.00出現閃爍，按可以改變閃爍字符位置，到相應字符位置時按，改變數字至合適值，再按，改變下一字符，到整個字符相符，按確認鍵保存，按鍵直至返回【重量狀態】結束。 7、現場安裝 1、可根據現場條件選擇振動源小的位置安裝。 2、傳感器為高靈敏器件,因此傳輸線應采用屏蔽電纜,并且要與其它電纜分開鋪設。 3、傳感器安裝時應保持水平或垂直，各部位保持牢固，不能松動或移位，傳感器引線不能過緊或過松，傳感器周圍不能有卡碰現象。 4、秤體的機械部分應牢固，不能松動，秤體應相對懸空，盡量避免秤體與非秤體之間卡碰。 8、端子接線說明：
