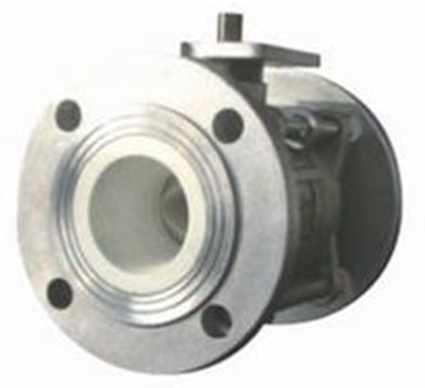

- BYQ6/9/41F/W16SC陶瓷球閥 上海陶瓷球閥廠家 上海高壓閥門廠供 BYQ6/9/41F/W陶瓷球閥 產品工作原理和用途： 氧化鋯陶瓷球閥除具有金屬球閥的絕大多數優點外，更具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。 產品結構特點： 1、抗沖蝕、耐磨損 閥球、閥座及內襯均采用氧化鋯結構陶瓷材料，洛氏硬度高達HRA87以上，因而能承受高速流體及硬顆粒介質的沖蝕。具有優異的耐磨損性。 2、抗腐能力強 經中科院金屬腐蝕與防護研究所檢驗，除玻璃溶液及氫氟酸外，氧化鋯陶瓷材料具有優異的耐蝕性。 3、使用壽命長 通過機械部合肥通用所靜壓壽命試驗，開關一萬次仍不泄露。 產品主要零件材料： 型號 Model 內襯 Liner 溫度 Temp. 閥體 Body 球體 Ball 閥桿 Stem 閥座 Seat 填料 Packing Q41F-10CF FEP -29~150℃ ZG25 FEP FEP PTFE PTFE Q41F-10CFSC FEP -29~150℃ ZG25 陶瓷 316 PTFE PTFE Q41F-10CFSC PTFE -29~220℃ ZG25 陶瓷 316 PTFE PTFE 產品主要尺寸： Q41F-10CF，Q41F-10KCF 公稱直徑DN L L0 H JB/T79.1-94 PN10法蘭尺寸Flange Dia. JIS 10K法蘭尺寸Flange Dia. inch mm D2 D1 D Z-φd b f D2 D1 D Z-φd b f 1/2” 15 130 100 103 45 65 95 4-φ14 10 2 52 70 90 4-φ15 12 2 3/4” 20 140 150 112 55 75 105 4-φ14 10 2 58 75 100 4-φ15 14 2 1” 25 150 155 122 65 85 115 4-φ14 12 2 70 90 125 4-φ19 14 2 11/4” 32 165 155 130 75 100 135 4-φ18 13 2 80 100 135 4-φ19 16 2 11/2” 40 180 220 140 85 110 145 4-φ18 13 2 85 105 140 4-φ19 16 2 2” 50 200 220 140 100 125 160 4-φ18 14 3 100 120 155 4-φ19 16 3 21/2” 65 220 250 170 120 145 180 4-φ18 15 3 120 140 173 4-φ19 18 3 3” 80 250 300 190 135 160 195 8-φ18 15 3 130 150 185 8-φ19 18 3 4” 100 280 300 210 155 180 215 8-φ18 17 3 155 175 210 8-φ19 18 3 5” 125 320 400 250 185 210 245 8-φ18 20 3 185 210 250 8-φ23 20 3 6” 150 360 1000 265 200 240 280 8-φ23 22 3 215 240 280 8-φ23 22 3 8” 200 400 1000 300 260 295 335 12-φ23 24 3 265 290 330 12-φ23 22 3 Q41F-16CF，Q41F-150LbCF 公稱直徑DN L W H JB/T79.1-94 PN16法蘭尺寸Flange Dia. ANSI CLASS 150法蘭尺寸Flange Dia. inch mm D2 D1 D Z-φd b f D2 D1 D Z-φd b f 1/2” 15 130 100 103 45 65 95 4-φ14 10 2 35 60.5 89 4-φ15 11 2 3/4” 20 140 150 112 55 75 105 4-φ14 10 2 43 70 98 4-φ15 11 2 1” 25 150 155 122 65 85 115 4-φ14 12 2 51 79.5 108 4-φ15 11 2 11/4” 32 165 155 130 75 100 135 4-φ18 13 2 64 89 117 4-φ15 13 2 11/2” 40 180 220 140 85 110 145 4-φ18 13 2 73 98.5 127 4-φ15 14 2 2” 50 200 220 140 100 125 160 4-φ18 14 3 92 120.5 152 4-φ19 16 3 21/2” 65 220 250 170 120 145 180 4-φ18 15 3 105 139.5 178 4-φ19 18 3 3” 80 250 300 190 135 160 195 8-φ18 15 3 127 152.5 190 4-φ19 19 3 4” 100 280 300 210 155 180 215 8-φ18 17 3 157 190.5 229 8-φ19 24 3 5” 125 320 400 250 185 210 245 8-φ18 20 3 186 216 254 8-φ22 24 3 6” 150 360 1000 265 200 240 280 8-φ23 22 3 216 241.5 279 8-φ22 25 3 8” 200 400 1000 300 260 295 335 12-φ23 24 3 270 298.5 343 8-φ22 29 3
