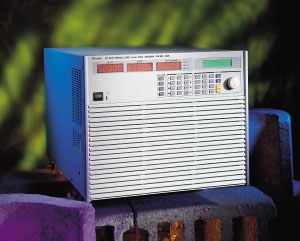

63200系列大功率直流電子負載

這真不是您需要的產品？
品　　牌：
CHROMA

直接提問 | 回首頁搜
出廠價：
0

主要規格：
63200系列

用　　途：
63200系列大功率直流電子負載

63200系列大功率直流電子負載一、63200系列主要特色： ·?最大功率?:?2.6kW,?5.2kW,?6.5kW,?10kW,10.4kW,?14.5kW,?15.6kW ·?工作電壓?:?0~80V?/?0~600V?/?0~1000V ·?工作電流?:?達到1000A ·?定電流(CC)，定電阻(CR)，定電壓(CV)定功率(CP)等操作模式 ·?主?/?從介面控制，在靜態和動態操作模式下，可同步執行多組負載并聯拉載應用(可達93.6?KW) ·?高速動態負載模擬達20kHz ·?負載模組只要1V即可達到最大額定電流 ·?可程式電流上升下降斜率達?41A/μs ·?高精確度之電壓，電流，功率量測 ·?大型?LED?/?LCD?顯示 ·?外部訊號波形模擬拉載 ·?短路測試及短路電流量測 ·?具有過功率(OP)、過電流(OC)、過溫度(OT)保護及過電壓、正負極反向告警功能 ·?多功能遠端遙控測試 ·?GPIB、RS-232?控制介面二、63200系列負載模擬應用 63200系列有定電流、定電阻、定功率與定電壓四種操作模式。定電流與定電阻模式對于電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。對于電池的充電器或充電樁而言，定電壓模式可以改變充電器或充電樁的輸出電壓，以確保充電器或充電樁在所設定的輸出電壓時充電電流是否正確。另外，當待測物為電池時，電子負載則可轉變?yōu)槟M電子設備拉載的行為，許多電池的放電應用、功率消耗等情況都可藉由電子負載的模擬拉載行為來進行電池的分析，而定功率模式則是模擬電子設備拉載行為的最佳選擇。 ? 三、63200系列低電壓操作特性低壓/大電流的應用，具有低電壓操作特性的63200系列采用閉回路的設計方式將所有功率晶體并聯控制，以確保高精度、低漂移量的負載控制。?因功率晶體并聯的控制方式，使得輸入阻抗至最小化并使得63200系列能在低壓時進行大電流的拉載。例如，型號63209即可于輸入電壓1V時拉載?1,000A。四、動態負載與控制在快速的時代里，電子元件皆朝高速運作的方向設計，因此，電源元件對于暫態的信號及動態響應的性能要求，比過去都高出許多。為滿足這些?測試應用與要求，63200系列提供高速、可編程動態負載模擬與同步動態負載等功能。下圖所示為可編程的參數：設定電流高/低準位、T1/T2、爬?升率/下降率?？删幊痰碾娏髋郎?下降率可用來模擬真實負載情況的暫態負載變化模擬。63200系列中，在負載電流連續變化時，內部的監測機?制與線路能使得電流波形失真度達到最小化，電流爬升率最快可達25A/μs?(63208)、動態變化可高達20kHz。五、短路模擬致茂的63200系列電子負載也可模擬待測物短路時的情況。直流電源或直流電源供應器的短路測試是必要的測試項目之一，63200系列電子負載以?最大額定電流的拉載方式進行短路模擬，因此可用來模擬待測物的短路保護功能是否有正常動作。六、瞬間2.7倍額定功率能力 63200系列電子負載提供獨特的浪涌負載模擬能力，可使?63200系列電子負載功率瞬間過載2.7倍的額定功率。此特性?非常適合應用在待測物進行瞬間峰值功率的供給能力，電漿?電視(PDP)電源就是一種典型的應用，其他應用則例如電池的?3C放電、斷路器與無熔絲開關的過載(300%至1,000%)測試、?汽車引擎啟動時的負載模擬及直流馬達的啟動模擬等。依據63200系列電子負載的初始負載情況，會有不同的浪涌?負載能力，如圖1與圖2的關系圖所示，圖中顯示的是初始負?載與可過載的最大負載能力與時間關系。當使用浪涌負載功?能時，如果超出圖1及圖2中所顯示的最大浪涌負載能力時，?電子負載會顯示過功率保護(OPP)，并停止拉載。
